陜西切割線如何解決切不銹鋼變形問題
1與零件的結(jié)構(gòu)有關(guān)

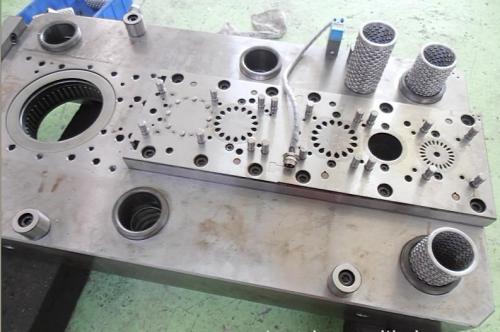

1)凡窄長外形的凹模、凸模易產(chǎn)生變形，其變形量的大小與外形復(fù)雜程度、長寬比、型腔與邊框的寬度比有關(guān)。外形越復(fù)雜，長寬比及型腔與邊框?qū)挾缺仍酱?，其模具變形量越大。變形的?guī)律是型腔中部癟入，凸模通常是翹曲;
2)凡是外形復(fù)雜清角的淬火型腔，在尖角處極易產(chǎn)生裂紋，甚至易出現(xiàn)炸裂現(xiàn)象。其出現(xiàn)的頻率與材料的成分、熱處理工藝等有關(guān);
3)圓筒形壁厚較簿零件，若在內(nèi)壁進行切割，易產(chǎn)生變形，一般由圓形變?yōu)闄E圓形。若將其切割缺口，在即將切透時易產(chǎn)生炸裂現(xiàn)象;
4)由零件外部切入的較深槽口，易產(chǎn)生變形，變形的規(guī)律為口部內(nèi)收，變形量的大小與槽口的深度及材料性質(zhì)有關(guān)。
1.2與熱加工工藝有關(guān)
1)模具毛坯在鍛造時始鍛溫度過高或過低，終鍛溫度偏低的零件;
2)終鍛溫度過高，晶粒長大，終鍛后冷卻速度過慢，有網(wǎng)狀碳化物析出的模坯;
3)鍛坯退火沒有按照球化退火工藝進行，球化珠光體超過5級的零件;
4)淬火加熱溫度過高，奧氏體晶粒粗大，降低材料強韌性，增加脆性;
5)淬火工件未及時回火和回火不充分的零件。
1.3與機械加工工藝有關(guān)
1)面積較大的凹模，中間大面積切除而又事先未挖空，因切去框內(nèi)較大的體積，框形尺寸將產(chǎn)生一定的變形;
2)凡坯料中無外形起點穿絲孔，不得不從坯料外切入的，不論其凸?；鼗鸷屯庑稳绾?，一般輕易產(chǎn)生變形，尤其是淬火件變形嚴重，甚至在切割中產(chǎn)生裂紋;
3)對熱處理后的磨削零件，無砂輪粒度、進刀量、冷卻方式等工藝要求，磨削后表面有燒傷及微裂紋等疵病的零件。
1.4與材料有關(guān)
1)原材料存在嚴重的碳化物偏析;
2)淬透性差、易變形的材料，如T10A、T8A等。
1.5與線切割工藝有關(guān)
1)線切割路徑選擇不當(dāng)，易產(chǎn)生變形;
2)工件的夾壓方式不可靠、夾壓點的選擇不當(dāng)，均易產(chǎn)生變形;
3)電規(guī)準選擇不當(dāng)，易產(chǎn)生裂紋。
這些就是陜西切割線如何解決不銹鋼變形問題的方法，您如果有需要請咨詢西安合茵機電有限公司
